Mechanika prostorové knihy:od záhybu k hotové dvoustraně
Lelurepo je dílenský zápisník o papírovém inženýrství. Zabýváme se tím, co drží prostorovou knihu pohromadě: geometrií záhybů, chováním papíru podle směru vlákna, přesností rylování a prořezu a tím, proč se jedna konstrukce složí do roviny bez odporu a druhá se po třetím otevření zlomí.
Texty vznikají u pracovního stolu, z maket z konceptního papíru a z opakovaných zkoušek chodu. Nic tu neprodáváme — všechno, co publikujeme, je popis postupu a jeho mezí.

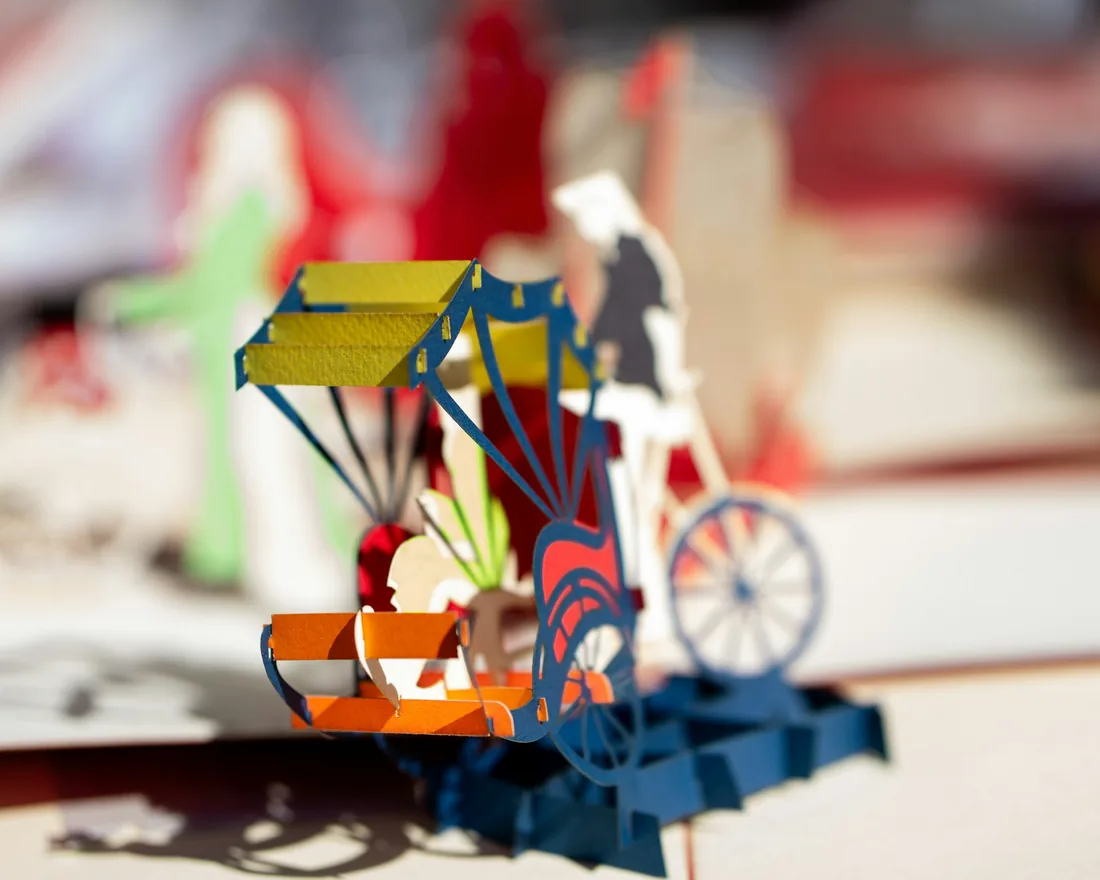

Obr. 01
Rozevřená dvoustrana s několika nezávislými mechanismy. Každý prvek má vlastní osu skladu; společný je jen hřbetní záhyb, který určuje, kdy se celá scéna zvedne a kdy se vrátí do roviny.
01 — Základní mechanismy
Čtyři skupiny mechanismů, ze kterých vychází téměř všechno ostatní
Prostorová kniha vypadá složitě, ale opakuje malý počet principů. Většina scén je kombinací čtyř skupin, které se liší tím, jak je vztažena osa prvku k hřbetnímu záhybu dvoustrany. Kdo tyto vztahy rozumí, dokáže rozebrat cizí konstrukci pohledem a navrhnout vlastní bez zdlouhavého hádání.
- Paralelní sklad
- Osy prvku jsou rovnoběžné se hřbetem. Jde o nejstabilnější rodinu: stupně, schody, jednoduché krabice a plošiny. Pohyb je předvídatelný, protože vše se otáčí kolem stejného směru jako list sám.
- Úhlový sklad
- Osy svírají se hřbetem jiný úhel než nulový. Prvek se při otevírání natáčí, což dává scéně hloubku, ale zvyšuje nároky na přesnost: chyba jednoho stupně se na konci ramene projeví několika milimetry.
- V-konstrukce
- Dvě šikmé plochy spojené středovým záhybem. Základ pro postavy, stromy, štíty a vše, co má vystoupit kolmo ke dvoustraně. Podmínka složitelnosti je zde nejcitlivější: úhly na obou stranách musí být zrcadlové, jinak prvek při zavírání tlačí do hřbetu.
- Otočné a výsuvné prvky
- Kotouče na papírovém nýtu, táhla a posuvné jazýčky v prořezaných drahách. Nepohání je otevírání knihy, ale ruka čtenáře. Vyžadují vůli v dráze a zesílenou vrstvu v místě, kde se prvek chytá.
Poznámka na okraj: pojmenování mechanismů se v literatuře liší. Důležitější než názvosloví je zvyk zapsat si u každé zkoušky úhel, délku ramene a vzdálenost od hřbetu — podle těchto tří čísel se konstrukce dá kdykoli zopakovat.
02 — Skládání do roviny
Proč se konstrukce musí složit do roviny dřív, než začne vypadat dobře
Prostorová kniha má jedno tvrdé omezení: v zavřeném stavu musí zabírat tloušťku papíru, ne tloušťku scény. Každý prvek proto potřebuje dráhu, po které se z výšky vrátí zpět mezi listy, aniž by narazil do protější strany nebo do hřbetu. Když tato dráha neexistuje, papír si ji vytvoří sám — nekontrolovaným zlomem.
Kontrola se dá udělat ještě před řezáním. Rozložený nákres se ohýbá po plánovaných osách a sleduje se, zda se plochy při zavírání překrývají, nebo zda se někde protínají. U V-konstrukce platí, že součet úhlů měřených od hřbetu na jedné straně musí odpovídat součtu na straně druhé; jakmile se rozejdou, prvek se zasekne v půli chodu.
Kontrolní kroky před řezáním čistopisu
- Vyznačit hřbetní záhyb a od něj odměřit polohu všech os.
- Ověřit, že každá osa je buď rovnoběžná se hřbetem, nebo má svůj zrcadlový protějšek.
- Projít dvoustranu pomalu z 0° do 180° a zpět a sledovat nejvyšší bod scény.
- Zkontrolovat vůli u okrajů: prvek nesmí přesahovat ořezovou linku listu.
- Zavřít knihu s mírným tlakem a znovu otevřít — pokud se objeví nový záhyb, konstrukce se do roviny neskládá.

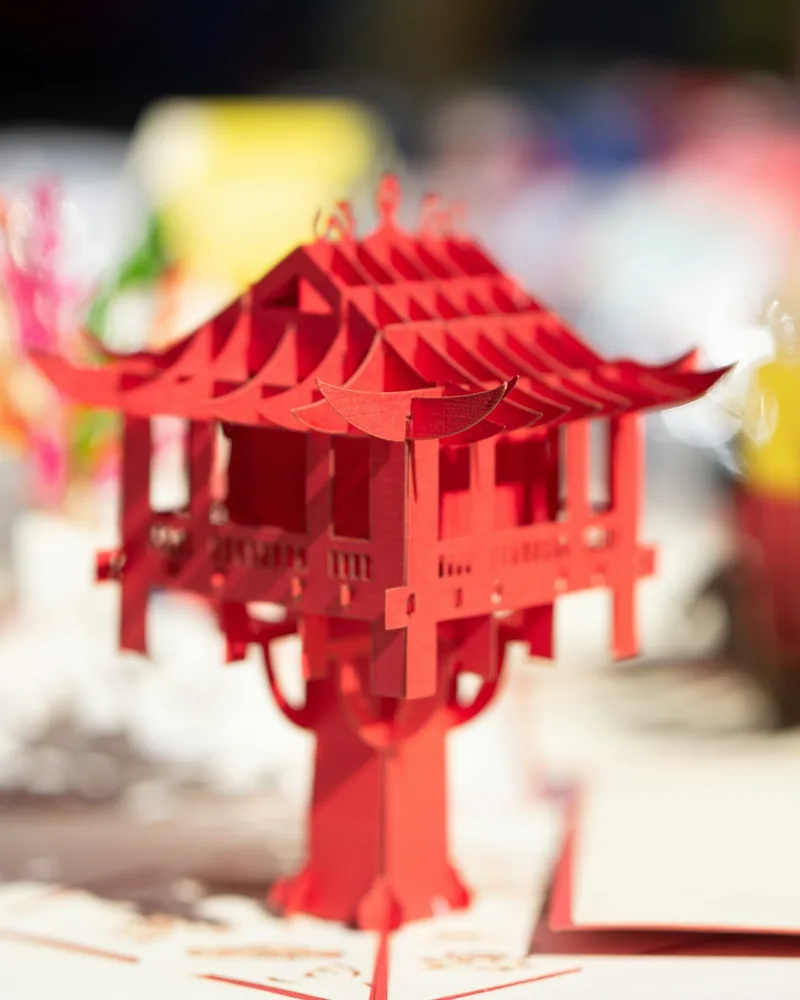

Obr. 02 — Vícepatrový prvek: čím výš scéna sahá, tím kratší musí být ramena spodních pater, aby se celek vešel zpět mezi listy.
03 — Papír
Gramáž a směr vlákna rozhodují dřív než návrh
Stejná konstrukce se ze dvou papírů chová jinak. Lehčí papír kolem 120 g/m² se hezky ohýbá, ale u delších ramen se prohýbá vlastní vahou. Kolem 160–200 g/m² drží tvar a je to obvyklá volba pro nosné části. Nad 250 g/m² už je potřeba počítat s tím, že záhyb bez rylování popraská na vnější straně.
Směr vlákna je druhá polovina rozhodnutí. Záhyb vedený po vlákně je hladký a vrací se přesně do stejné polohy; záhyb napříč vláknem se láme nepravidelně a při opakovaném chodu se roztřepí. Směr se pozná jednoduše: proužek papíru se ohne v obou směrech a menší odpor ukazuje směr vlákna. U nosných dílů se vlákno vede rovnoběžně s osou hlavního záhybu.
Vlhkost dílny mění chování papíru víc, než se čeká. Archy, které leží delší dobu volně, přijímají vlhkost a v místě záhybu měknou. Pro zkoušky chodu to nevadí, pro čistopis se vyplatí pracovat z archu, který byl uložen naplocho a v klidu.
04 — Rylování a prořez
Záhyb se nedělá ohnutím, ale přípravou linie
Ostrý a opakovatelný záhyb vzniká tím, že se vlákna nejdřív stlačí, a teprve pak ohnou. Kostěná nebo teflonová kostka vedená podél pravítka udělá mělký žlábek, který určí, kudy papír půjde. Tlak má být takový, aby se linie objevila, ale povrch nezůstal roztřepený — u silnějších papírů se raději opakuje lehký tah než jeden silný.
U prořezů rozhoduje pořadí. Nejdřív se řežou vnitřní tvary, potom obrysy — díl se tak nedeformuje, dokud drží v archu. Nůž musí být ostrý natolik, aby řezal jedním tahem; opakované přejíždění po stejné linii dělá okraj vlnitý. Do dráhy pro výsuvný jazýček se přidává vůle zhruba půl milimetru na každou stranu, jinak se prvek zadrhne, jakmile se do listu dostane lepidlo.
- Rylovat vždy na té straně, která bude po ohnutí uvnitř záhybu.
- Ohýbat od rylované linie směrem ven, ne přes hranu stolu.
- Řezat na měkké podložce, aby čepel neujížděla.
- Ostré vnitřní rohy nejdřív nabodnout, teprve pak dořezat.
- Hotové díly nechat chvíli pod mírným zatížením, aby se srovnaly.
Zkušební proužky se vyplatí dělat po sériích: pět stejných záhybů z jednoho papíru ukáže, jestli je problém v tlaku ruky, nebo v materiálu.
05 — Maketa
Maketa z konceptního papíru jako hlavní pracovní nástroj
Konstrukce se nedá spolehlivě posoudit z nákresu. Levný tenký papír, tupá tužka a nůžky stačí k tomu, aby se během několika minut ukázalo, co je na návrhu špatně. Makety se dělají záměrně rychle a nešetrně — jejich smyslem je vyzkoušet pohyb, ne vypadat dobře.
Užitečné je nechat maketu projít chodem mnohokrát za sebou. Většina chyb se neprojeví napoprvé, ale po dvacátém otevření: v místě, kde se dva díly o sebe otírají, se objeví zvlnění; jazýček s malou vůlí se začne ohýbat místo posouvat; prvek, který se opírá o protější stranu, tam po čase nechá otlak.
Co si u makety poznamenat
- Kolik stupňů otevření je potřeba, aby se scéna plně zvedla.
- Kde vzniká největší odpor a jestli se dá zmenšit zkrácením ramene.
- Jestli se prvky při zavírání dotýkají v pořadí, které jim neublíží.
- Zda zůstává rezerva k ořezové lince alespoň několik milimetrů.
- Které díly bude potřeba zesílit druhou vrstvou papíru.
Teprve když maketa vydrží opakovaný chod bez nových záhybů, má smysl přenášet rozměry na čistopisný papír.
06 — Lepení a sesazení
Lepicí jazýčky, přesnost posazení a sestavení dvoustrany
Jazýček není jen plocha na lepidlo — je to díl, který určuje polohu celého prvku. Proto se kreslí zároveň s konstrukcí, ne až na konci. Šířka mezi osmi a dvanácti milimetry obvykle stačí; delší jazýček drží lépe, ale hůř se skládá do roviny a zvětšuje tloušťku v zavřené knize.
Pro posazení se na podkladový list předem vyznačí tenké značky, kam jazýček patří. Lepidlo se nanáší v tenké vrstvě, spíš méně než víc — přebytek prosákne papírem a v místě záhybu ho ztuží. Disperzní lepidlo dává čas na opravu polohy, ale papír od něj vlní; lepicí tyčinka je šetrnější, zato odpouští méně chyb. Po přiložení se díl přitiskne a nechá zaschnout v rovině pod lehkým zatížením.
Dvoustrana se skládá po vrstvách odzadu dopředu: nejdřív prvky vzadu, pak střední plán, nakonec ty, které stojí nejblíž ke čtenáři. Po každé vrstvě se zkouší chod. Sesazená dvoustrana se pak lepí na nosný list a ten se teprve vkládá do vazby — hřbetní záhyb dvoustrany musí přesně sedět na hřbetní záhyb nosného listu, jinak se scéna začne stavět mimo osu.
Vazba prostorové knihy počítá s tím, že blok je v hřbetu silnější než na ořezu. Pružný hřbet a volnější šití nebo lepení dovolí knize otevřít se naplocho — bez toho se žádný mechanismus nezvedne úplně.
07 — Náklad
Od jednoho kusu k sérii: co se změní při ručním dokončování
Jakmile se stejná dvoustrana dělá desetkrát, přestává rozhodovat nápad a začíná rozhodovat postup. Díly se vysekávají nebo řežou naráz, ne po jednom. Rylované linie se dělají pro celou sérii najednou, aby měly stejnou hloubku. Pro každý opakující se krok se vyplatí připravit jednoduchou papírovou šablonu, která nahradí měření pravítkem.
Ruční dokončování je poslední fáze a nejde ji obejít: pročištění prořezů, dotažení záhybů, kontrola chodu kus po kuse. U delších sérií se objevuje odchylka, která u jednoho kusu není vidět — mírně jiná vlhkost archu, tupnoucí čepel, unavená ruka. Proto se hotové kusy kontrolují průběžně, ne až na konci.
- Díly z jednoho archu držet pohromadě, aby měly stejný směr vlákna.
- Šablony značit tak, aby bylo jasné, která strana je lícová.
- Čepel měnit dřív, než se řez začne trhat.
- Vysušené kusy skladovat naplocho, ne postavené na hřbetu.
- U každého kusu projít chod alespoň třikrát před zabalením.
